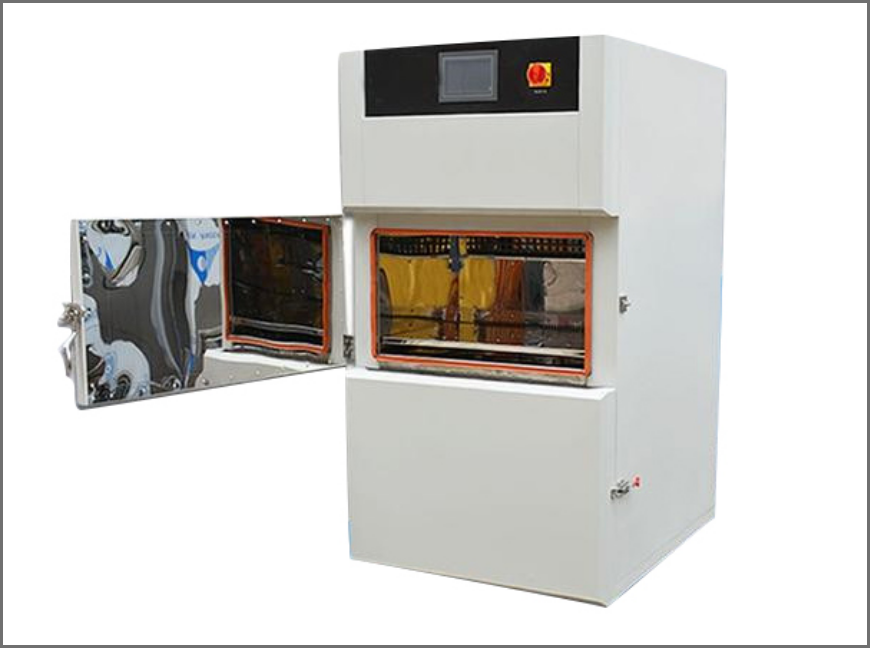

平板式
一、产品概述
氙灯试验箱，是依据多种氙灯老化标准要求生产的，具有光照、淋雨、温度、湿度及风等环境因素，是较全面的综合环境试验设备，可以将几种因素独立地或有机地组合进行不同的类型的试验。适用于测定塑料、色漆、清漆和相关产品涂层的漆膜耐候性和耐光性，以及对硫化橡胶、纺织品、电工电子产品及彩色建材等试样进行耐候性和耐光性的人工加速试验，是模拟日光光照的人工气候老化试验设备。
二、满足标准
1、GB/T2423.24-2013电工电子产品环境试验第二部分:试验方法《试验Sa: 模拟地面上的太阳辐射》
2、GB/T23457-2017《预铺防水材料6.20.4(氙灯)紫外线处理试验》
3、GB/T16422.2-2014《塑料实验室光源暴露试验方法 第二部分:氙弧灯》
4、GB/T1865-2009《色漆和清漆 人工气候老化和人工辐射暴露》
以及ISO11341,ISO4892-2,SAE2412,SAE2527,ASTM G155,GB/T1865等相关标准
三、主要技术指标
|
主要技术参数 |
|
型号：SN-L 1、工作室尺寸（mm）600*800*600（深*宽*高）可定制 2、黑标准温度计温度范围：50～120℃,温度偏差：±3℃；符合GB/T16422.2要求； 3、工作室温度范围：35～65℃（光照），温度偏差：±3℃ 4、相对湿度控制范围：20～95%，可自动调节 5、冷却除湿压缩机：3HP 2.25KW 6、光过滤器：为长效过滤片，不会老化。每个灯管配备三片滤光器，分别是：日光过滤器、窗玻璃过滤器、紫外延展过滤器。 7、辐射强度控制：控制点在340nm～420nm时，日光过滤片的辐照强度控制范围是50～80 W/m2；辐照度均可调，实时监控并显示，光辐照度控制精度：±1 W/m2 8、光照辐射传感器：选用美国进口件组装的光电接收式光辐射传感器 9、氙灯灯管：配备原装进口飞利浦风冷氙灯灯管，灯管寿命1500小时以上 10、加热功率：2KW 11、加湿功率：2KW 12、连续喷淋时间：1分钟～999小时，时间可调 13、间断喷淋时间：1分钟～99小时，时间可调 14、点灯周期：1分钟～99小时，点灯明暗周期时间可调 15、样品架与灯距离：230mm～280mm 16、样品架与水平方向10度夹角，能容纳50片75mm×150mm样品，最大可以容纳尺寸为：450mm×720mm的样品。 |
深*宽*高 可根据用户需要设计、定制各种非标尺寸与功能
四、结构特点
1、试验箱外壳采用1.2mm厚，A3钢板数控机床加工而成，外壳表面进行喷塑处理，更显光洁美丽；
2、试验箱工作室耐腐蚀性能好的SUS304不锈钢材料制成；
3、壳体保温：采用环保型超细玻璃纤维棉；
4、门与箱体之间采用双层耐高温硅发泡密封条，以确保测试区的密封。
5、顶部装有控制和显示温度、湿度、光照度、淋雨时间的综合控制仪
6、箱体下部安装有氙灯管冷却器、工作室调温器、淋雨水箱和淋雨泵、水源水质过滤器等，成套缺水保护装置
7、工作室内顶部装有滤光器、氙灯管、光辐射传感器、温度传感器、湿度传感器、用于温湿度调节的加热装置和加湿装置、试板架、润湿试板用的淋雨装置及黑板温度计等。
8、箱体背部安装有灯管冷却器风道，主要利用鼓风机把灯管产生的热气排出。
五、控制系统
5.1试验箱主控制系统采用“YUYI”触摸式氙灯专用控制器，中文简体汉字对话方式。配有R485，以太网口通讯接口和USB接口，可直接与通用计算机相连，可显示、设定、存储、打印试验数据，提供与PC机通讯连接线和驱动软件。
5.2可进行温度、湿度、光照辐射度、淋雨控制输出，其功率随试验品的热容量和设定的温、湿度可实现抗积分饱和PID自动平衡调节开机功率、运行工况；
5.3用户程序容量:1-10个程序,每个程序逻辑1-120段;共1200段
5.4温度湿度时间输入显示值最小：0.1℃/0.1%RH/0.1分钟；
5.5温度、湿度、时间输入范围：-100℃～+200℃/0～100%RH/0～9999小时；
5.6控制输出：温度、湿度、光照辐射度、喷淋状态；
5.7试验数据显示：设定温度、设定相对湿度、实测温度、实测相对湿度、总运行时间、段运行时间、段剩余时间、加热加湿状态、日历时间。同时能显示实测的温度曲线、湿度曲线:
5.8运行方式：定值、程序；
5.9故障信息：当发生异常时,控制器将切断设备电源，同时发出报警音响信号和视觉信号（声光报警）；中文显示故障状态
5.10温度控制系统
（1）采用SSR驱动无触点控制、抗积分饱和PID自动演算调节
（2）加热模块采用不锈钢鳍片式镍铬丝高速加热器
（3）制冷模块采用风冷压缩冷凝机组
（4）采用高功率制冷机组，实现精准低温控制；
（5）报警功能：主机有LED灯预警功能，如超过设定值可预警提示。
（6）显示方式：连接大屏幕显示数据。
（7）配备独立超温报警器，报警时切断相关电源
5.11 湿度控制系统
（1）采用SSR驱动无触点控制、抗积分饱和PID自动演算调节
（2）加湿采用电热管浅槽加湿方式，配有防干烧保护器
（3）除湿机：除湿采用蒸发器盘管露点凝露接触方式去湿
（4）水位自动控制、具有缺水报警指示及自动加水功能
（5）供水方式：水泵提升
5.12喷淋系统
1、喷淋功能：雾滴更大，流量更高，主要用来湿润样品。在光照和黑暗周期运行中可同时进行喷淋，可同时对样品的正面和背面进行喷淋
2、正常的运行必须使用去离子水。特殊定位的喷嘴可均匀地将水喷淋在试样之上，水流量可由用户自行调节。
3、具有喷嘴清洁功能，可防止喷嘴堵塞。
六、安全保护措施
1、设备漏电保护
2、电源缺相,错相项保护
3、电机过热保护
4、试验箱超温保护
