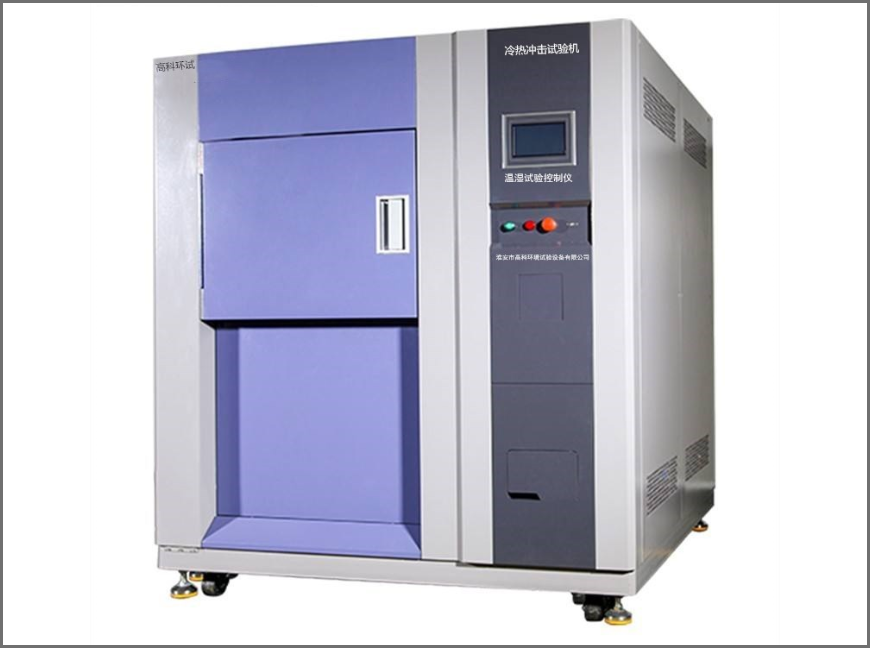

冷热冲击试验箱箱（三箱式）

概述：WGDC系统冲击试验箱适用于电工,电子零部件,半导体,电子线路板,金属材料,轴承,显示等各种材料,在温度急剧变化环境下对产品的破坏性能试验。

试验箱上部为高温区,下部为低温区,试件放置在试验箱中部工作室内,试品不动，高温冲击时上风打开,形成高温内循环.低温冲击时,上风门关闭,下风门打开,形成低温内循环,如有需要还可以与环境温连通,形成三箱法试验

外配控制计算机可通过专用软件直接显示和打印试验数据／曲线，并将试验所记录的数据进行存储；配有远程R232接口。

1.试样限制

本试验设备禁止

易燃、爆炸、易挥发性物质试样的试验及储存

腐蚀性物质试样的试验及储存

生物试样的试验或储存

强电磁发射源试样的试验及储存

2.测试环境条件

环境温度为25±3℃、相对湿度≤85%RH

3.容积和尺寸

工作室尺寸

800×800×1000（mm）（深×宽×高）可定制

4.性能（空载情况下）

4.1.工作室温度冲击范围

4.2.高温室温度范围

4.3.低温室温度

4.4.温度波动度：

4.5.温 度 偏 差

4.6.温度恢复时间

4.7.温度转换时间

4.8.连续工作时间

－40℃～+150℃   （温度可调）

室温～150℃、升温时间≤30分钟 室温～-60℃、降温时间≤60分钟

≤±0.5℃

≤±2℃

≤5分钟

≤10 秒

0-1000个循环

5.1.保温围护结构

5.2.试验箱隔板承重能力

5.3.空气调节通道

外壁：A3钢板,表面喷塑.电脑白。

内壁：SUS304不锈钢板

内部结构加强件：SUS304不锈钢

绝热材料：耐高温超细玻璃棉

绝热材料：厚度大于100mm

25KG/㎡（均匀负荷）

风机、蒸发器、过滤器、干烧防止器、温度传感器

5.4.箱门

铰链门

5.5.控制面板

温度控制显示屏、操作按钮、超温保护设定装置、照明灯开关

5.6.机械室

机械室中包含：制冷机组

5.7.配电控制柜

配电板

总电源漏电断路器

5.8.加热器

镍铬合金电热丝式加热器

加热器控制方式：PID控制方式，使用无触点等周期脉冲调宽SSR（固态继电器）

6.0.其它配置

引线孔：直径φ50mm（选配）（有试品通电要求时安装）

7.制冷系统

7.1.工作方式

7.2.制冷压缩机

7.3.蒸发器

7.4.冷凝器

7.5.节流装置

7.6.蒸发冷凝器

7.7.制冷机控制方式

7.8.制冷剂（环保）

7.9.其他

风冷机械压缩制冷方式

进口半封闭压缩机（法国泰康）

翅片式换热器

壳管式冷凝器

毛细管

钎焊板式换热器

控制系统的电子触摸屏根据试验条件自动选择并自动调节制冷机的运行工况

R404A/R23

主要部件均采用国际优质品牌产品

8.电气控制系统

8.1.控制器型号

“youyi”彩色液晶触摸屏

     显示器

    7英寸   彩色LCD显示器

    运行方式

   程序、定值方式

    设定方式

    中文菜单，触摸屏方式输入

   显示分辨率

    温度：0.1℃      时间： 1min

输入

热电阻

通讯功能

R232接口,可与电脑连接；

    控制方式

    抗积分饱和PID

    附属功能

故障报警及原因、处理提示功能、断电保护功能、上下限温度保护功能、定时功能(自动启动及自动停止运行)、自诊断功能。

记录功能

可存储100天的历史数据，可分析、打印、储存，并可用

USB接口转移数据

8.2.温度测量

温度：PT100型铠装热电阻

9. 安全保护装置

9.1制冷系统

压缩机超压

压缩机电机过热

压缩机电机过流

9.2试验箱

可调式的超温保护

风机电机过热

9.3其他

缺相保护

漏电保护

10.其他配置

10.1引线孔

引线孔直径φ50(mm)(（选配）

11.使用条件                        由用户保证下列各项条件

11.1场地

地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘

附近没有强电磁辐射源

设备附近备有排水地漏

场地地面有相应的承重能力

设备周围留有适当的维护空间

11.2环境条件

最佳温度：25±3℃

相对湿度：≤ 85% RH

气压：86～106kpa.

11.3电源

11.4功率

AC380V   三相四线+保护地线；

电压允许波动范围：AC380V  ±10%

频率允许波动范围：50Hz ±0.5 Hz

保护地线接地电阻小于4Ω；

约13KW
